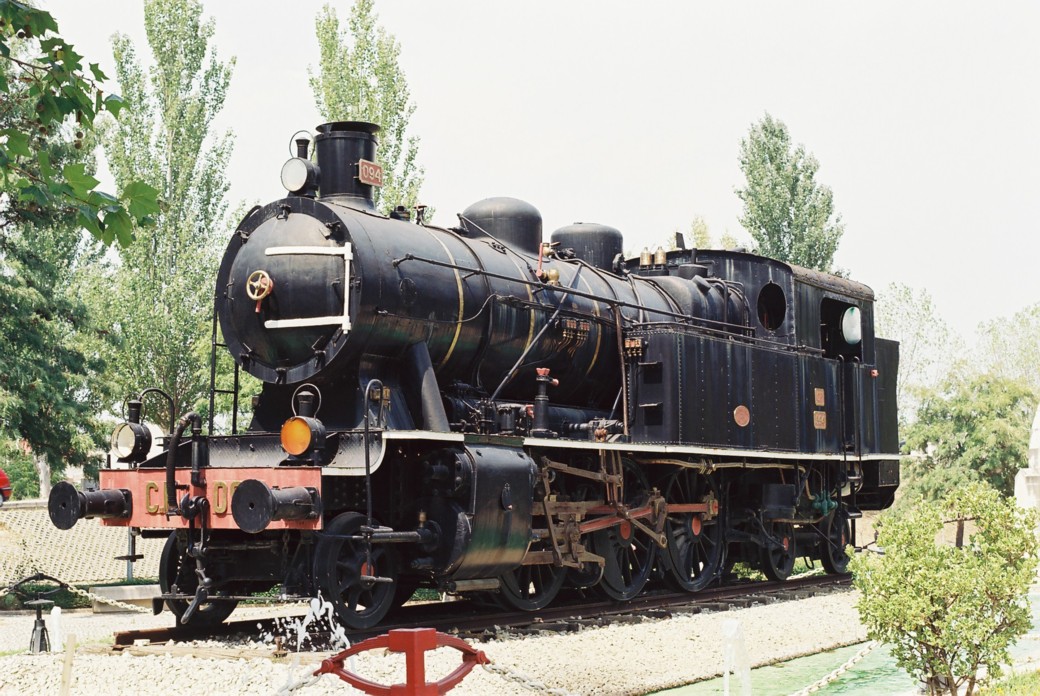

| La 094 en Entroncamento en agosto de 2003. | |
| Tipo de vehículo: | locomotora de vapor |
| Numeración : | {{{numeracion}}} |
| Fabricante: | S.L.M. Winterthur, Henschel & Sohn, Cassel, Oficina Geraïs de CP, Lisboa |
| Nº de unidades: | {{{unidades}}} |
| Año de recepción: | 1916 a 1944 |
| Disposición ejes (UIC): | 132 T |
| Composición: | {{{composicion}}} |
| Diámetro ruedas motrices: | 1520 mm |
| Diámetro de ruedas: | {{{diametro de ruedas}}} |
| Distancia entre topes: | 13410 mm |
| Anchura máxima: | ? mm |
| Altura máxima: | 4430 mm |
| Peso en vacío: | {{{pesovacio}}} |
| Peso en servicio: | 84,3 t |
| Peso por eje: | {{{pesoeje}}} |
| Peso/metro lineal: | {{{pesometro}}} |
| Velocidad máxima: | 120 km/h |
| Aceleración: | {{{aceleracion}}} |
| Potencia: | {{{potencia}}} |
| Esfuerzo tractor: | {{{esfuerzo}}} |
| Ancho de vía: | 1668 mm |
| Timbre de caldera: | 12 K |
| Superficie de parrilla: | 2,56 m2 |
| Superficie de calefacción: | 127,00 m2 |
| Número de tubos: | 150 |
| Diámetro de cilindros: | 520 mm |
| Carrera del émbolo: | 640 mm |
| Capacidad agua: | 8,0 m3 |
| Capacidad carbón: | 4,0 t |
| Capacidad combustible: | {{{cabida de fuel}}} |
| Tensión: | {{{electrificación}}} |
| Número de motores: | {{{motores}}} |
| Transmisión: | {{{transmision}}} |
| Sistemas de freno: | {{{frenos}}} |
| Sistemas de seguridad: | {{{sseguridad}}} |
| Mando múltiple: | {{{mmúltiple}}} |
| Número de plazas: | {{{plazas}}} |
| Costo de compra: | {{{costo}}} |
Las locomotoras de la serie 070 a 097 de CP, diseñadas por el ingeniero noruego Olaf Kjelberg, fueron adquiridas para las líneas de cercanías de Sintra y de Azambuja. Con la electrificación de 1957, la serie fue repartida en toda la red. La 070 es la única locomotora de vapor íntegramente construida en Portugal, y la 097 la única locomotora de la serie que dispone de alumbrado eléctrico. Fueron las últimas locomotoras de vapor en ancho ibérico en servicio en Portugal.
Notas y referencias[]
Bibliografía:
- David Clough, Martin Beckett, Michael Hunt : A guide to portuguese railways, Fearless publications, Leigh, 1991, ISBN 0-9509354-1-7
